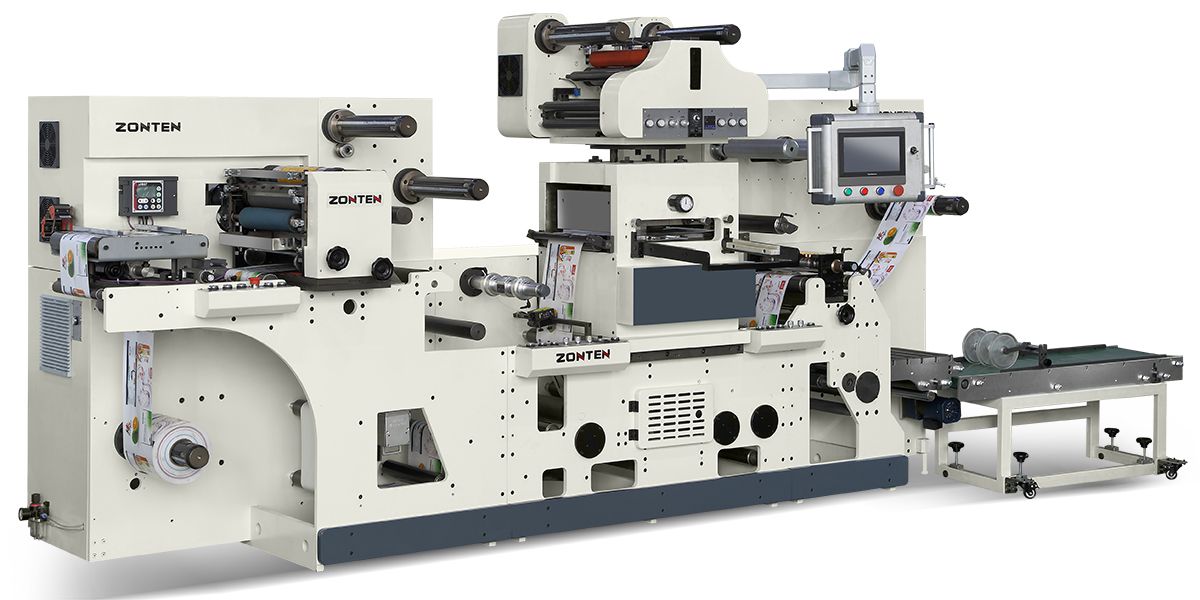

ماكينة القطع بالقوالب المسطحة، Dragon -330
Flatbed Die Cutting Machine
قامت شركة ZONTEN Machinery ببحث وتطوير ماكينات قطع القوالب الحاصلة على براءة الاختراع. بسبب تحرك سعر السوق الملصق نحو عصر الربح الضئيل والتكاليف الأعلى وتكاليف العمالة المرتفعة، تم تطوير ماكينة التقطيع بالقوالب بسرعة عالية المسطحة. تعتمد ماكينة القطع بالقوالب لنظام تغذية الورق الرقاصة بسرعة قصوى تبلغ 120 متر في الدقيقة (400 مرة في الدقيقة). باستثناء الحركة المتقطعة لتغذية الورق في جزء القطع بالقوالب، يتم تغذية الورق بسرعة ثابتة.
ماكينة القطع بالقوالب المسطحة ذات السرعة العالية Dragon-330 مجهز أيضاً بوحدة الختم الساخن يتم التحكم فيها بالكامل بواسطة مشغل السيرفو، ويتم تسخين وحدة الختم كهربائياً. يمكن أن يضمن إعادة لف وفك شريط الفويل المتقطع المتحكم فيه بمشغل السيرفو لضمان سرعة القطع بالقوالب البالغة 120 متر في الدقيقة، وتدعم الدوران السريع بدرجة 90 درجة. وحدة إعادة اللف وفك شريط الفويل تعتمد العمود الهوائي التفاضلي مع الاحتكاك الإنزلاقي، والتي يمكن أن تغذي شرائط الفويل متعددة بأقطار مختلفة للفات على عمود واحد في نفس الوقت، ويمكنها حمل أقصى طول من شريط الفويل 3000 متر. حيث يحسن هذا الكفاءة بشكل كبير. المزيد والمزيد من العملاء يستخدمون ماكينات القطع بالقوالب المسطحة ذات السرعة العالية بدلاً من ماكينة القطع بالقالب ذات السرعة المنخفضة السابقة.
الموديل | Dragon -330 |
أقصى عرض للشريط | 330mm |
أقصى قطر للفك | 700mm |
أقصى قطر لإعادة اللف | 700mm |
التسجيل | حساس |
قياس القطع بالقوالب والختم الساخن | 320*350mm |
سرعة القطع بالقوالب | 400 لفة في الدقيقة، 120 متر في الدقيقة |
مصدر الهواء | 0.4-0.6pa |
الأبعاد الكلية | 5650x1510x1820mm |
وزن الماكينة | 8000kg |
-

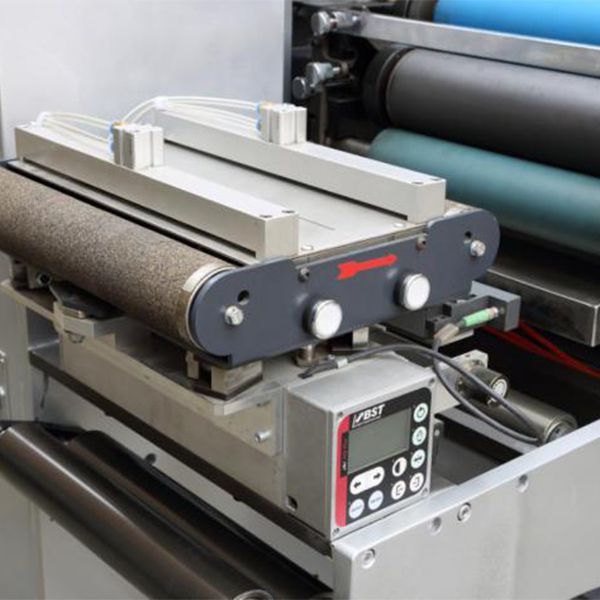

- نظام توجيه الشريط BST

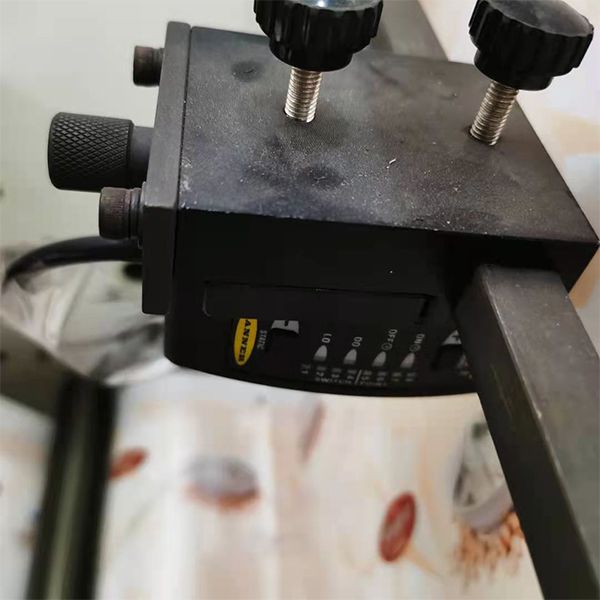

الفك مع التحكم في شد الحلقة المغلقة، دليل الويب الإلكتروني مع حساس توجيه الحافة بالموجات فوق الصوتية
-

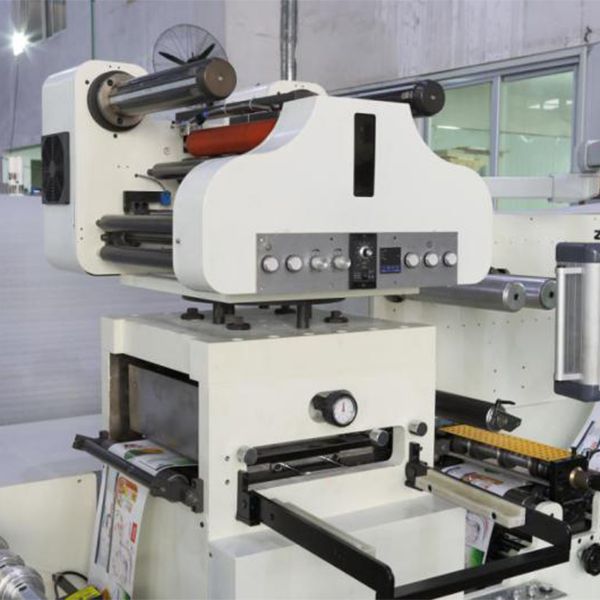

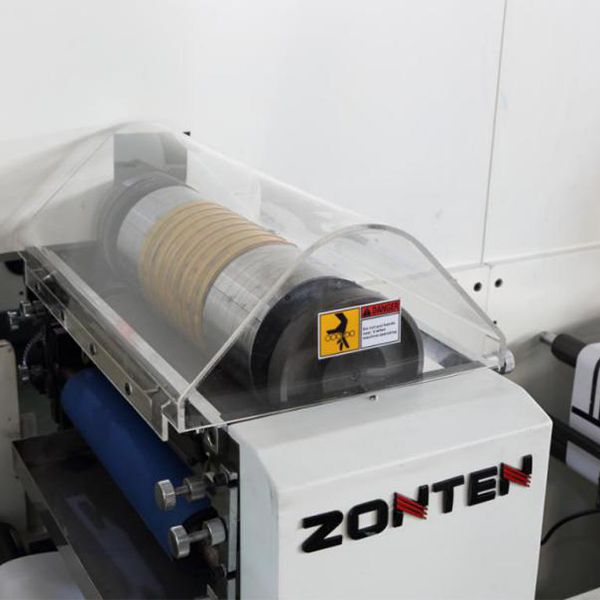

- وحدة الختم الساخن
أفقي / عمودي 90 درجة قابل للدوران والختم القابل للتعديل.
يتحكم المحور المنزلق في المادة، ويمكن ختم لفات متعددة من المواد في نفس الوقت.
-
- وحدة تجميع القضلات كرة الثلج
تعبر حل جيد جداً لمناولة الملصقات المعيبة بعد القطع بالقوالب. من ناحية أخرى، لا يتوقف عملية القطع بالقوالب أثناء عملية تجميع الفضلات.
-

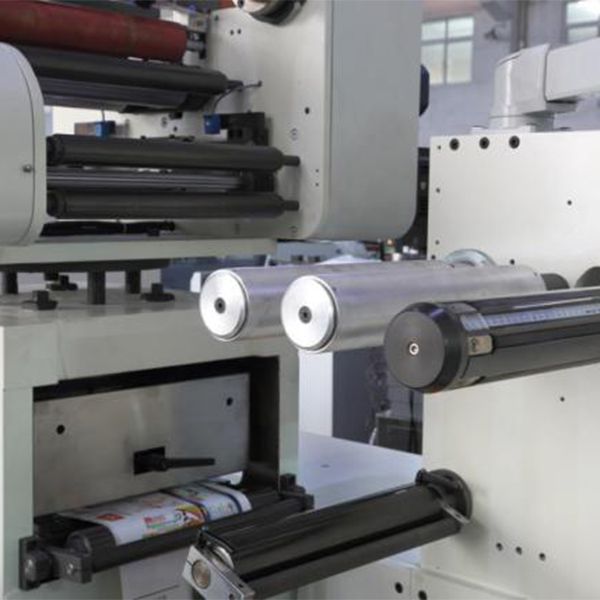

- صممت وحدة التقطيع بوحدة إعادة اللف المزدوجة، وعشرة سكاكين دائرية بأقل عرض للشق 17 مم.
-

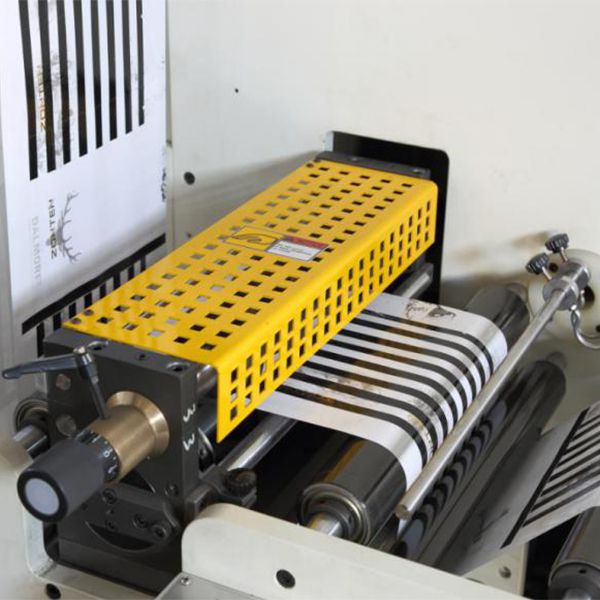

- حساس تتبع الألوان الإيطالي لمراقبة العلامات السوداء
-
- وحدة تغذية الورق التي يتم التحكم فيها بواسطة مشغل السيرفو، ويتم التحكم في طول الورق بواسطة نظام PLC.
-

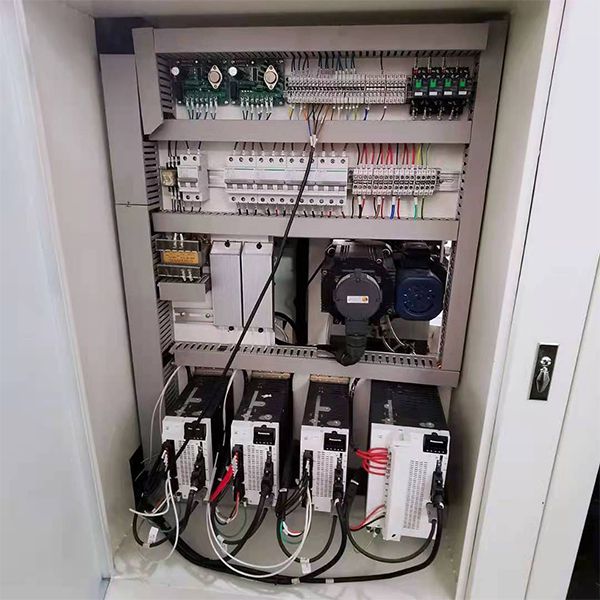

- الأجزاء الكهربائية الرئيسية مستوردة من علامات تجارية معروفة عالمياً، تشمل محرك ومشغل السيرفو Panasonic، نظام Trio UK PLC.
-

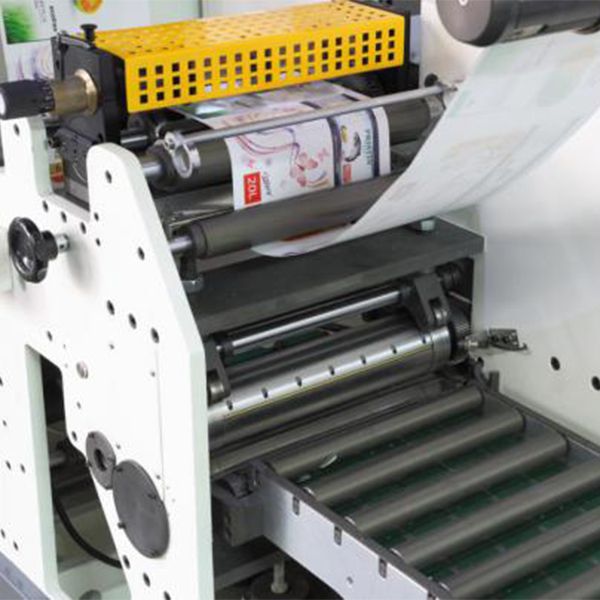

- وحدة طباعة فلكسو الدوارة
تدعم التشغيل الشبه الدوار والدوران الكامل بمشغل السيرفو؛ مجهزة بأسطوانة الطباعة 152Z؛ بسمك اللوح 1,14 و1.7 مم للشريط اللاصق 0,38 مم.
-

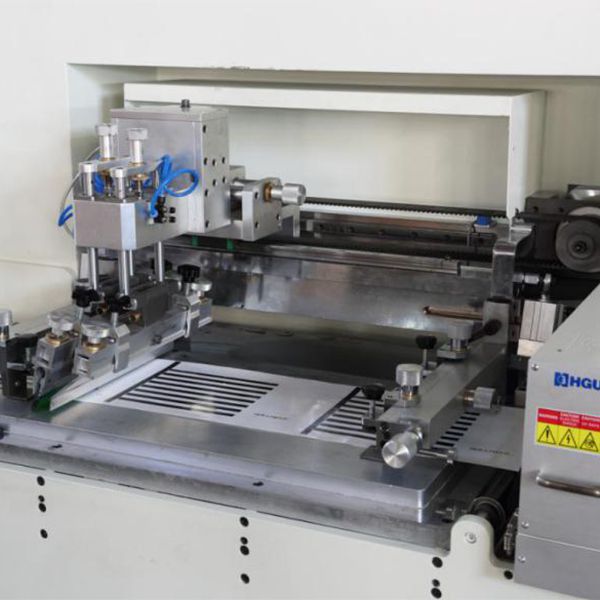

- وحدة طباعة الشاشة الحريرية (سلك سكرين)
